Трубная изоляция: виды, монтаж, необходимость использования

Трубная изоляция — это важнейший элемент инженерных систем, который выполняет несколько функций — защита труб от теплопотерь, предотвращение коррозии и защита от внешних воздействий.

Как в многоквартирном доме, так и в частном канализация, отопительная магистраль и водопровод нуждаются в защитной отделке — теплоизоляция для труб снижает риск разрыва трассы и ее промерзания, а также сохраняет тепло транспортируемой жидкости, если трасса проходит по улице.

На систему отопления в доме дополнительная отделка теплоизоляцией труб влияет положительно — котел не будет расходовать лишнюю электроэнергию или топлива для поддержания оптимальных температур в доме.

Актуальна теплозащита не только для пластиковых труб, но и для стальных — на металле появляется конденсат, который утеплитель в свою очередь не допускает. Так снижается риск возникновения коррозии на трубопроводе, увеличивается срок его службы.

В некоторых случаях теплоизоляция не обязательна. Например, если в доме проведена канализация под уклоном (самотечного типа) для транспортировки отходов в предназначенный для этого слив.

В статье мы рассмотрим основные виды теплоизоляции, зачем трубам изолирующий слой, а также изучим способы его монтажа.

Как работает теплоизоляция?

Теплоизоляция для труб работает по принципу создания барьера между поверхностью трубы и окружающей средой. Это позволяет снизить теплопотери, предотвратить образование конденсата и защитить трубы от механических повреждений. Изоляторы обладают низкой теплопроводностью, что помогает сохранять температуру внутри трубы на необходимом уровне.

Помимо основного предназначения, утеплители выполняют и другие функции:

• Огнезащита (как одна из противопожарных мер).
• Шумоизоляция.
• Влагостойкость.

Выбирают материал по параметрам плотности, толщины, удобству в укладке, термическому сопротивлению, удельной теплоемкости.

Трубная изоляция противостоит многим разрушающим факторам, возникающим с течением времени или вследствие окружающих факторов. Вот ее функции:

1. Защита от коррозии. Оболочка стальных труб разрушается не только от конденсата, но и от атмосферных осадков. Поверхность окисляется, появляется разрушительная коррозия. Если прокладка труб была внутренняя, то есть риск разрушения от грунтовых вод. Коррозия является причиной разгерметизации линии, что влечет аварии, отключение важных жилищных коммуникаций.
2. Защита от низких температур. Если по трубопроводу транспортируется жидкая среда, она будет подвержена резким перепадам температур. Оставшаяся в контуре вода в мороз может вызвать расширение конструкции труб и дальнейший разрыв. Теплоизоляция в этом случае не полностью останавливает замерзание трассы, но способна затормозить обледенение.
3. Защита от механических повреждений и других видовдеформаций. Трубопровод может пострадать от ударов или обрушений, особенно в защите нуждается наружная трасса. Для внутренних труб, проложенных под землей, важно обеспечить безопасность от сейсмической активности. Проложенная трасса внутри помещения, претерпевая смену температур, может менять свойства и структуру материала, из которого изготовлена труба — теплоизоляция увеличит эксплуатационный ресурс.
4. Защита при обслуживании. Трубопровод может передавать жидкость достаточно высоких температур и быть опасным при обслуживании. Особенно сталь при нагревании может нанести ожог человеку, поэтому конструкцию оборудуют барьерным слоем теплоизоляции.

Что учесть при выборе утеплителя

При выборе утеплителя учитывайте такие факторы:

• Температура окружающей среды. Утеплитель должен иметь ресурс для выдерживания температуры, при которой он будет использоваться.
• Тип трубы. Различные материалы труб требуют разных видов изоляции.
• Условия эксплуатации. Учитывайте условия, в которых будет эксплуатироваться труба (влажность, наличие агрессивных сред и т.д.).
• Теплопроводность. Чем ниже теплопроводность материала, тем лучше он сохраняет тепло.
• Сложность установки. Некоторые материалы проще в установке, требуют меньше времени и усилий. Например, рулонные или напылители.

Какие трубы необходимо изолировать?

Трубы отопления. Тепловые сети нуждаются в дополнительном слое прочности, если расположены на открытых участках на улице, в неотапливаемых помещениях, на полу или в грунте. Выполняя функцию теплоизолятора и сохраняя тепловую энергию внутри магистрали, изолятор также защищает ее от грызунов, разрушительного воздействия плесени, гниения.

Трубы горячего и холодного водоснабжения. Утеплитель важен, чтобы вода не остывала на пути к потребителю. Защищает трубы от коррозии, противостоит обледенению инженерной трассы.

Канализация. Теплоизоляционный материал укладывают на трубы, которые находятся ближе, чем на 1,5 м к поверхности. Станет локальной защитой для зон с поворотами, препятствует возникновению заторов в системе.

Технологические трубы. Изоляционный слой поддерживает стабильную температуру технологических процессов, сокращая расходы предприятия и повышая его энергоэффективность.

Нефтепровод, газопровод. Транспортируемое сырье по таким магистралям представляет финансовую и экологическую ценность. В то же время нефтепродукт или газ при попадании в атмосферу могут вызвать природные катаклизмы. Поэтому так важно изолировать нефтепровод от окружающей среды, не допуская разгерметизации такой важной системы.

Виды теплоизоляции для труб

Существует несколько основных видов теплоизоляционных материалов, каждый из которых имеет свои особенности и области применения. В зависимости от того, как и где проложен трубопровод, от его материала и толщины подбирают утеплитель определенной марки.

В любом случае, под какую бы магистраль не побирался утеплитель, он должен соответствовать важным техническим требованиям:

• не впитывать в себя влагу, которая разрушает состав изолятора;
• обладать низким коэффициентом теплопроводности, не допускать понижения температуры транспортируемой среды;
• быть негорючим, либо иметь способность самостоятельно затухать при возгорании;
• устойчиво переносить механические воздействия;
• быть легким в установке, желательно без применения средств индивидуальной защиты и специального оборудования.

Для улучшения базовых характеристик производители снабжают теплоизоляцию влагозащитными пропитками, армированным слоем, огнезащитными добавками.

Рассмотрим подробнее самые ходовые утеплители в сфере отделки трубопровода.

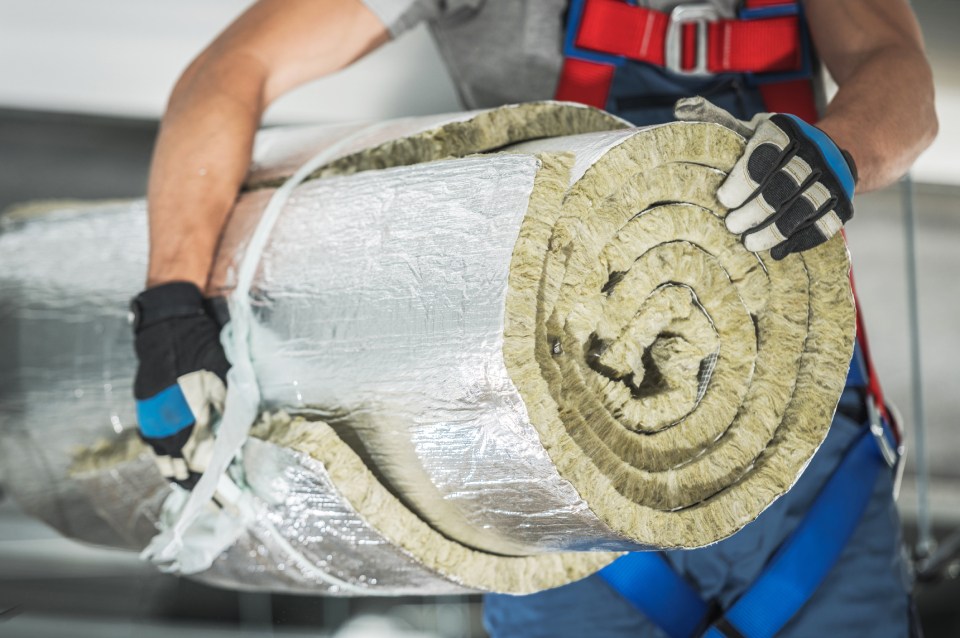

Волокнистые утеплители

Волокнистые утеплители из группы минераловатной продукции (базальт, шлак, бой стекла), популярны благодаря своей доступности, низкой теплопроводности и устойчивости к высоким температурам. Хорошо звукоизолируют, противостоят огню. Однако они требуют дополнительной защиты от влаги, так как впитывают воду и теряют свои теплоизоляционные свойства.

Для изготовления стекловаты используют бой стекла в качестве сырья для получения органической массы — из нее выдувают волокна. Негорючий материал сложен в установке, но компенсирует это стойкостью к химическим агрессивным веществам.

Применение шлаковаты ограничено укладкой вне жилых помещений — подходит только для наружной отделки из-за выделения токсичных веществ. Каменная вата органического происхождения изготавливается из горных пород. Ее можно назвать самой прочной изоляцией среди волокнистых утеплителей.

Недостаток минваты — неспособность противодействовать влаге. Требует гидроизоляционного слоя, что увеличивает стоимость и время монтажных работ.

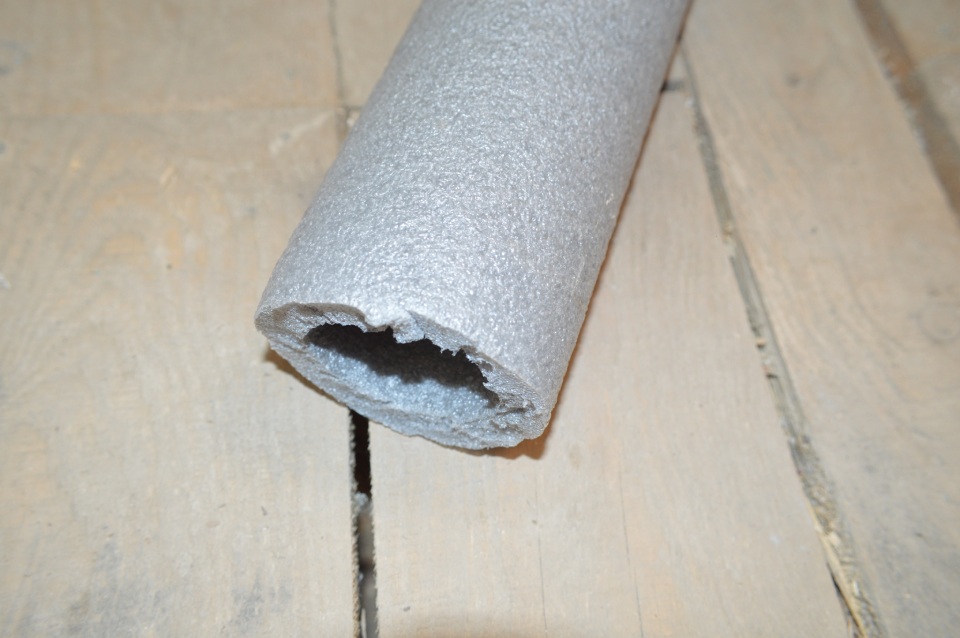

Утеплители из пенопласта и пенополистирола

Пенопласт и пенополистирол — легкие и прочные материалы, которые хорошо сохраняют тепло и не впитывают влагу. Они просты в монтаже и могут использоваться как для внутренних, так и для наружных работ. Однако, они менее устойчивы к механическим повреждениям и имеют низкую огнестойкость.

Выпускают материал в виде скорлуп, соединяющихся через пазогребневой крепеж. Удобный в монтаже материал легко снимать для реставрации или замены. Обычно имеет дополнительный фольгированный слой, улучшающий показатель теплоизоляции за счет отторжения инфракрасных лучей. Подходит для установки в подземных и наземных магистралях, скорлупы выпускают разных габаритов и видов, поэтому не составит проблем подобрать материал для сложных участков трубопровода с поворотами.

Универсальный пенопласт можно использовать повторно, он не требует сильных затрат при укладке, поскольку не нуждается в гидроизоляции. Этот недорогой способ изоляции труб имеет один минус — он интересен грызунам. Поэтому необходимо периодически обслуживать линию трубопровода (если она проложена на улице), чтобы реставрировать поврежденные части.

Экструдированный пенополистирол производят по технологии экструзии, и он превосходит обычный полимер по техническим характеристикам — прочен на сжатие, поэтому не дает усадку, противостоит разрушительному воздействию ультрафиолетовых лучей.

Пенополиуретановые утеплители

Пенополиуретановые утеплители обладают высокой теплоизоляционной способностью и устойчивостью к агрессивным средам. Они могут наноситься методом напыления, что позволяет создать бесшовное покрытие. Это особенно удобно для сложных форм и труднодоступных мест.

Полимерный материал с ячеистой структурой стал эффективным изолятором в сфере строительства, поэтому в продаже можно встретить готовые трубы с уже имеющейся отделкой из пенополиуретана.

Отдельные материалы для изоляции, изготовленные из пенополиуретана, есть в двух видах: пасты для напыления, а для более толстого применяют изолятор в форме скорлупы.

Жидкая версия пенополиуретана в отличие от скорлупы несъёмная. Наносится путем напыления специальным оборудованием, создавая полностью герметичный слой без зазоров и мостиков холода. Можно создать любую толщину слоя, требуемую под определенные климатические условия, температуру транспортируемой жидкости и т.д.

Скорлупы бывают разных диаметров и габаритов, при укладке стягиваются хомутами. Для нестандартных зон трассы, например поворотов, изготавливают скорлупы соответствующих форм. Могут иметь защитную оболочку и другие дополнительные функции. Съемные, поэтому удобны в ремонтных работах линии.

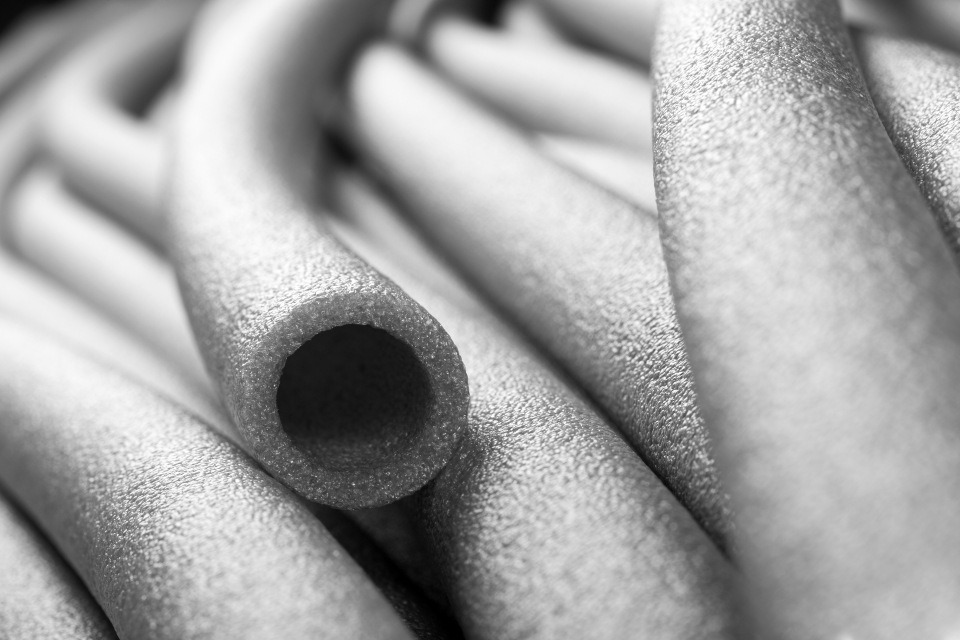

Вспененный полиэтилен

Вспененный полиэтилен — это гибкий и легкий материал, который легко устанавливается и обладает хорошими теплоизоляционными свойствами. Он устойчив к влаге и химическим воздействиям, что делает его подходящим для использования в различных условиях.

Выпускается материал в виде труб 2 м с разными сечениями, а также в формате рулонов.

Вспененный полиэтилен не рекомендуется устанавливать на трубы отопления — несмотря на влагостойкость, плотность, отсутствие процессов гниения, он не выдерживает температурные значения свыше 90 °C.

Вспененный каучук

Вспененный каучук — это эластичный материал, который хорошо сохраняет тепло и обладает высокой устойчивостью к воздействию агрессивных сред. Он подходит для использования в условиях высоких и низких температур — способен работать в диапазонах от -190 до +180°C. Реализуется в формате гильз под форму трубопрововода, но есть предложения в виде листового материала, рулонов. Подходит для изоляции систем отопления, канализаций, водоснабжения.

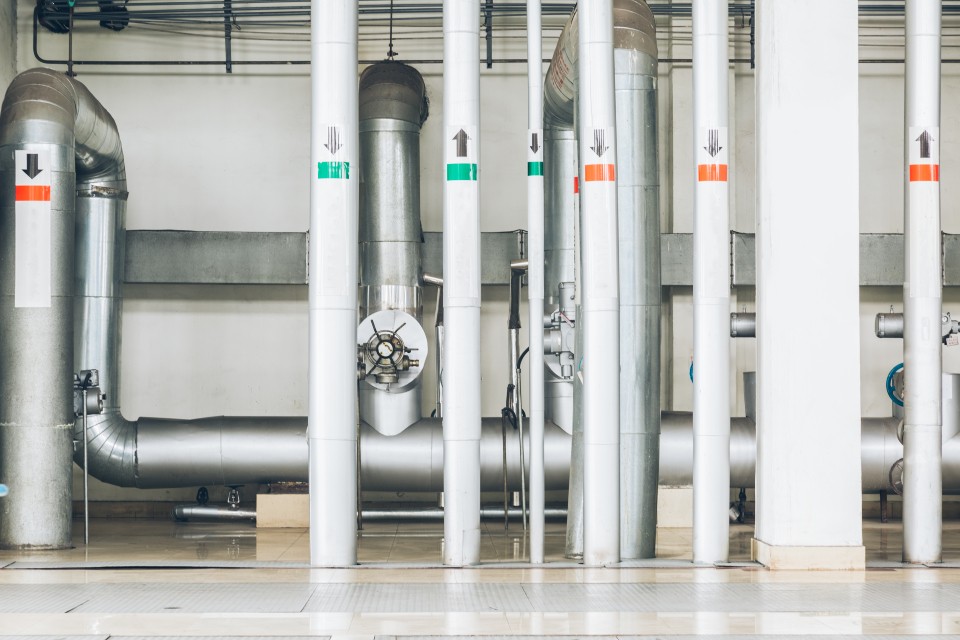

Жидкая теплоизоляция

Жидкая теплоизоляция наносится на поверхность трубы в виде краски и после высыхания образует прочное покрытие. Она проста в применении и не требует сложных монтажных работ — имеет пастообразную консистенцию, за счет чего ее можно нанести кистью или шпателем. Однако ее эффективность ниже, чем у традиционных утеплителей.

Основу жидкой теплоизоляции составляет акриловая дисперсия, совмещенная с наполнителями, обеспечивающими прочность, огнестойкость, долговечность. Выгодный инструмент теплоизоляционной отделки там, где важно сохранить полезное пространство — слой изолятора получается тонким. Еще одна особенность — нет стыков, только монолитный, равномерный слой. Современная технология позволяет избежать мостиков холода.

Как монтировать утеплитель для труб

Каждый материал для теплоизоляции подразумевает особенные условия укладки, прописанные в инструкции производителем. Однако, можно выделить общие этапы:

1. Подготовка поверхности. Очистите трубу от грязи, пыли и ржавчины.
2. Установка утеплителя. В зависимости от типа утеплителя, он может быть намотан, наклеен или нанесен техникой напыления на трубу.
3. Фиксация. Убедитесь, что утеплитель надежно закреплен на трубе, чтобы избежать его смещения. Для этих целей можно использовать бечевку или проволоку.
4. Защита от влаги. Если утеплитель требует дополнительной защиты от влаги, установите гидроизоляционный слой (фольгоизол, рубероид).

Заключение

Трубная изоляция — это важный элемент инженерных систем, который помогает снизить теплопотери, предотвратить образование конденсата и защитить трубы от внешних воздействий. Выбор утеплителя зависит от условий эксплуатации, типа трубы и требуемой эффективности.

Купить огнестойкую теплоизоляцию по цене фабрики-изготовителя возможно в «БФАИ» — производство полного цикла со столетней историей поставляет асбокартонные и другие виды изделий для промышленной изоляции.
