Теплоизоляция в судостроении: виды, цели, применение

Судостроение — одна из ключевых отраслей промышленности, где теплоизоляционные материалы выполняют функции снижения теплопотерь, гашения вибраций, подавления шума. Изоляция применяется для улучшения технических свойств судна, безопасности экипажа, продлевает срок службы важных узлов и механизмов.

В статье мы всесторонне рассмотрим различные аспекты теплоизоляции в судостроении — от популярных материалов до особенностей монтажа, обслуживания.

Типы теплоизоляционных материалов

Что может изоляционный материал? Помимо снижения теплопотерь, обеспечивает качественную звукоизоляцию — нельзя списывать со счетов это свойство, ведь оно дает возможность команде экипажа качественно отдыхать, что повышает работоспособность. Негорючая теплоизоляция способна создать противопожарный слой — пожарная безопасность на корабле в открытом море необходима для предотвращения возгорания. Продукция для судостроения должна противостоять высоким температурам.

Вид стройматериала для изоляции зависит от специфики конструкции судна, климатических условий эксплуатации, требований нормативных документов.

1. Минеральная вата. Волокнистое сырье, получаемое из расплавленных стекловолокна или базальта. Отличается высокой термостойкостью, а также огнестойкостью. Подходит для отделки трюмов или палуб.

   Преимущества: Низкая теплопроводность, устойчивость к высоким температурам, хорошая звукоизоляция.

   Недостатки: Гигроскопичность, необходимость дополнительной гидроизоляции.

2. Пенополиуретан. Легкий пористый материал, образующийся в результате химической реакции между полиолом и изоцианатом.

   Преимущества: Высокая адгезия к различным поверхностям, низкая теплопроводность, долговечность.

   Недостатки: Чувствительность к ультрафиолету.

3. Стекловолокно. Состоит из тонких стеклянных волокон, связанных смолами. Используется для теплоизоляции трубопроводов.

   Преимущества: Хорошая тепло- и звукоизоляция, химическая стойкость.

   Недостатки: Требует аккуратной установки из-за хрупкости волокон.

4. Полосы ПДТК. Изготавливаются из полимеров со специальными наполнителями. Предназначены для зон, претерпевающих высокие механические нагрузки и температуры.

   Преимущества: Устойчивость к механическим повреждениям, простой монтаж, долговечность.

   Недостатки: Сравнительно новое предложение на рынке, высокая цена.

Сейчас тестируются инновационные разработки в сфере теплоизоляции — в производстве тонких изоляционных слоев внедряют наночастицы, так, чтобы изолятор мог быть нанесен на судовой агрегат.

Преимущественно в жилых помещениях судна актуально использовать акустические маты, они могут быть изготовлены из минеральной ваты или стекловолокна — имеют вспененную структуру. Предназначены для снижения уровня шума.

Нормативные требования, стандарты

При проектировании и строительстве судов необходимо учитывать ряд международных нормативных актов, регулирующих использование теплоизоляционных материалов. Нормативы регулируют безопасность используемой изоляции, помогают судовладельцам соблюдать международные требования. Основные из них включают:

1. SOLAS (Международная конвенция по охране человеческой жизни на море)
1. Регулирует требования к пожарной безопасности, устойчивости конструкций судна.
2. Определяет минимальные требования к теплоизоляции в зависимости от класса судна и назначения.
2. ISO 9090, ISO 12241 (Теплоизоляционные материалы, расчет теплопотерь)
1. Устанавливает методы испытаний на пожарную безопасность огнеупорной продукции.
2. Требования направлены на предотвращение распространения огня внутри судна.
3. ГОСТ 16381-77 (Материалы строительные теплоизоляционные)
1. Российский стандарт, определяющий классификацию и технические характеристики изоляторов.
2. Включает требования к плотности, теплопроводности, водопоглощению и другим параметрам.

Нормативы регулируют безопасность используемой изоляции, помогают судовладельцам соблюдать международные требования.

Соблюдение этих норм позволяет обеспечить безопасность пассажиров и экипажа, а также продлить срок службы стройматериалов. Нарушение стандартов может привести к штрафам или отказу в регистрации судна.

Эксплуатация и обслуживание

Эффективность теплоизоляции зависит не только от качества материалов, но и от других факторов — технология установки, условия эксплуатации, периодичность обслуживания. Так можно продлить срок службы изолятора или вовремя обнаружить его неработоспособность:

1. Регулярная проверка состояния изоляции

   Необходимо проводить осмотр всех теплоизолированных участков для поиска, выявления дефектов — трещин или разрывов, наличия влаги или плесени. Внимание уделяется местам стыков и соединений, где возможны утечки тепла.

   Чтобы быстро обнаружить уязвимые участки, допускающие большое количество тепловых потерь, используйте тепловизор — устройство быстро выявит повреждение на материале.

   Через акустический метод исследования изоляции можно обнаружить пустоты в структуре изолятора.

2. Меры по предотвращению коррозии

   Особенное внимание нужно уделить трубопроводу — нанесение антикоррозийного состава перед монтажом изоляции увеличит срок службы негорючей прослойки.

   В зонах, где преобладает накопление конденсата, его следует регулярно удалять.

   В местах с повышенной влажностью актуальны материалы с высокой устойчивостью к влаге и химическим воздействиям, к примеру, вспененный полистирол или пенополиуретан. Таким способом можно улучшить антикоррозийные меры предосторожности.

3. Гидроизоляция

   Многие теплоизоляционные материалы подвержены воздействию влаги, поэтому важно обеспечивать дополнительную защиту от воды.

   Применение гидрофобных покрытий или мембранных материалов поможет предотвратить разрушение изоляции.

4. Ремонт или замена поврежденных участков

   Небольшие деформации, утечки послужат поводом к локальному ремонту — замена выделенной части изоляции. Также локальный ремонт предусматривает замену или усиление гидроизоляции.

   У каждого товара из категории теплоизоляции прописан производителем выделенный срок эксплуатации. Плановая замена применяется по мере необходимости, когда срок службы старого слоя подходит к концу. Таким образом, можно минимизировать затраты на капитальный ремонт, предотвратить масштабные утечки тепла или аварийные ситуации.

   Обновление изоляции производят в случае модернизации судна. В таком случае актуально сменить стройматериал на более современный, с улучшенными техническими характеристиками. Рекомендуется использовать только оригинальные, сертифицированные аналоги.

5. Поддержание чистоты

   Судовая изоляция должна быть защищена от пыли, грязи и масел, которые могут снизить её эффективность.

   В некоторых случаях актуально использовать защитные кожухи или чехлы.

Цели теплоизоляции оборудования на судах

Теплоизоляция играет ключевую роль в обеспечении надежной работы различных систем и механизмов на борту судна. Она помогает достичь нескольких важных целей:

Предотвращение перегрева, продление срока службы судовых агрегатов

Оборудование, работающее при высоких температурах (например, двигатели, котлы), должно быть изолировано во избежание поломок. Также системы отопления, охлаждения или вентиляции, генераторы, трубопроводы, имеют высокую рабочую температуру. Следовательно, задачей теплоизоляционного материала станет предотвращение перегрева механизмов.

Снижение энергозатрат

Правильная теплоизоляция уменьшает потери тепла через стенки корпуса или трубы, что снижает потребление топлива, а также электроэнергии — таким образом, снижается энергопотребление судна, повышается его энергоэффективность. Это очень важный аспект для эксплуатации изолятора в холодных морских климатах.

Повышение комфорта экипажа

В жилых помещениях, общественных зонах изоляция помогает поддерживать комфортный микроклимат независимо от погодных условий снаружи. Также она улучшает акустические условия, снижая уровень шума от работающих механизмов.

Принципы теплоизоляции

Судовые тепловые изоляторы эффективнее всего показывают себя в работе при таких условиях:

Минимизация теплопередачи. Снижает передачу тепла между различными частями судна. Использование многослойных конструкций с воздушными прослойками увеличивает сопротивление теплопередаче.

Герметичность. Все стыки и соединения должны быть герметичными, чтобы исключить утечки тепла, проникновения влаги. Применяются специальные уплотнительные материалы или клеевые составы.

Устойчивость к внешним факторам. Материалы должны выдерживать воздействие соленой воды, механических нагрузок, вибраций и температурных колебаний.

Простой монтаж, замена. Удобство установки огнеупорных изделий упрощает процесс ремонта, модернизации рабочих конструкций, а также оборудования на судне.

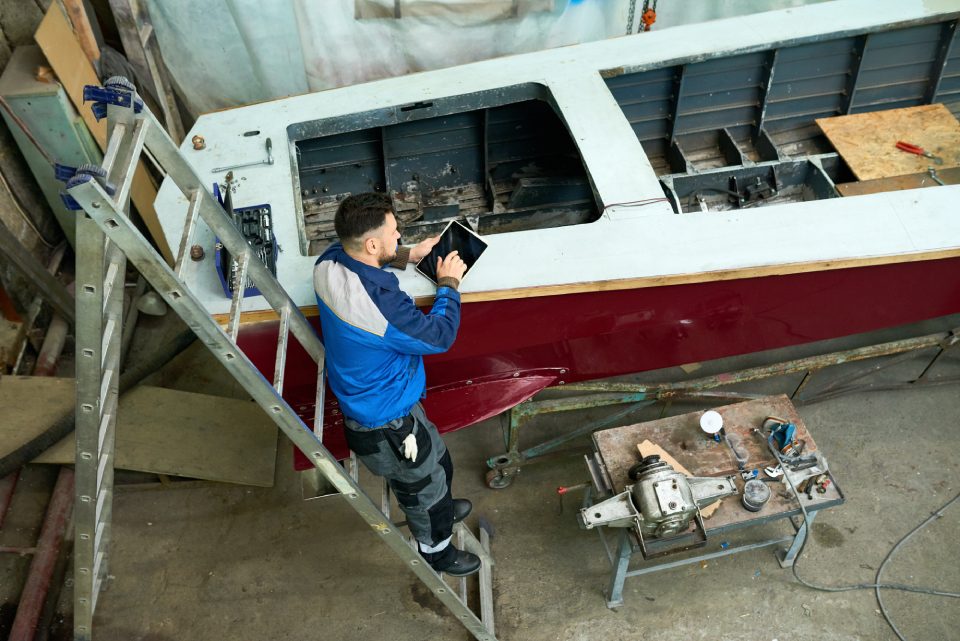

Монтаж теплоизоляции

Установка требует тщательной подготовки и соблюдения определенных правил. Рассмотрим основные этапы:

1. Поверхность очищают от загрязнений, ржавчины, старой краски. Если требуется, наносят грунтовочные покрытия для улучшения адгезии.
2. Для составления сметы на закупку стройматериала инженеры производят расчеты по замерам. В результате исследования можно выявить подходящую толщину изоляции и ее количество.
3. Укладка материала. На поверхность необходимо нанести клей —клеевой состав должен быть подходящей марки и консистенции, чтобы обеспечить надежную сцепку. Теплоизоляцию укладывают плотно, без зазоров, перекрытий. Особое внимание уделяют углам и переходам, где возможно образование мостиков холода.
4. Установка крепежей. Для фиксации ваты или листов, матов используют металлические скобы, клеевые составы или механические крепления. Крепежные элементы должны быть устойчивы к коррозии и механическим повреждениям.
5. Защитное покрытие. После укладки основной изоляцииприменяют защитные облицовочные слои (алюминиевую фольгу, стеклоткань), которые защищают утеплитель, придавая ему долговечности. Облицовка выполняет декоративную роль, облегчает уборку.

Критерии выбора

При выборе судовой теплоизоляции можно ориентироваться на такие факторы:

Климатические условия

• Для арктических регионов предпочтительны марки с низкой теплопроводностью и устойчивостью к низким температурам.
• В тропиках важны влагостойкость, а также устойчивость к биологическому разложению.

Огнестойкость

• Огнестойкость, как характеристика теплоизоляционной продукции, защищает конструкцию судна от высоких температур, распространения огня.
• Параметр огнестойкости изделия должен соответствовать международным стандартам.

Влагостойкость, устойчивость к химическим средам

• Важно, чтобы химические вещества и коррозия не смогли повлиять на изоляционное изделие.
• Изоляторы с таким свойством не подвержены гниению и плесени, а также устойчивы к соленой морской воде.

Назначение

• Жилые отсеки требуют изоляторов с хорошими звукоизоляционными свойствами.
• Технические помещения нуждаются в огнестойких, а также термостойких покрытиях.

Бюджет отделочных работ

• Стоимостьстройматериалов зависит от производителя, а также формата, состава изделия, поэтому важно найти баланс между качеством и ценой.
• Иногда оправдано использование комбинированных решений для оптимизации затрат.

Экологические требования

• Используются биоразлагаемые экологически чистые материалы, с возможностью утилизации.
• При эксплуатации материалне должен выделять токсичные вещества в окружающую среду.

Примеры применения теплоизоляции в судостроении

Теплоизоляция оборудования в судостроении разнообразна, вот несколько примеров:

Корпус: изоляция внешней поверхности корпуса защищает судно от перепадов температур и предотвращает образование конденсата. Используется минеральная вата или пенополиуретан.

Двигатели, печи, котлы: изоляционная защита помогает поддерживать оптимальную температуру работы, а также снижает риск перегрева агрегатов. Яркий пример — керамическое волокно, стекловолокно, формат огнеупорных плит.

Трубопроводы: здесь материал предотвращает потери тепла и образование конденсата на трубах, транспортирующих жидкости или газообразное сырье. Для такой задачи актуален вспененный полиуретан или каучуковые покрытия.

Жилые помещения: теплоизоляция стен, потолков кают создает комфортные условия проживания экипажа. Применяются легкие, эффективные минеральная вата или стекловолокно.

Теплообменники: изоляционный слой на теплообменниках помогает обеспечить их стабильную работу, предотвращая потерю тепла. Преимущественно для этих целей используют керамическое волокно.

Заключение

Морская изоляция занимает важное место в области строения судов. Она не только повышает энергоэффективность конструкции, но и обеспечивает безопасность персонала, сохранность грузов. Развитие новых технологий открывает перспективы для дальнейшего совершенствования теплоизоляционных систем, делая морские перевозки еще более надежными и экономичными.
